在超低溫存儲領域，如何用液氮罐結構設計破解“熱傳遞”難題？

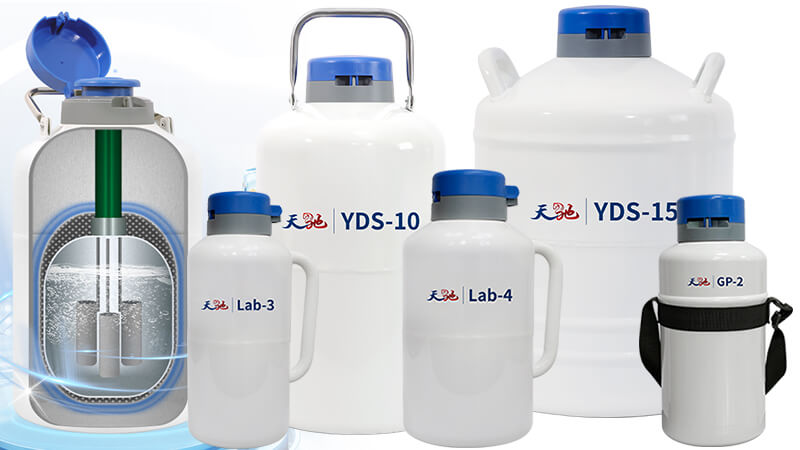

不同于普通容器，其雙層真空腔體里藏著絕熱密碼——從內膽的分子排列，到夾層的孔隙密度，每個結構都在與熱量“對抗”。本文將剖開液氮罐的“鋼鐵之軀”，從抗沖擊內膽到智能泄壓閥，解析那些讓-196℃低溫持續5-8年不斷的結構奧秘，帶你看懂存儲設備的“硬核內在”。

一、核心組成

1.真空絕熱層（核心保溫系統）

多層反射屏：30-50層鋁箔交替疊加，反射率≥95%，大幅降低輻射傳熱

高真空腔體：真空度≤2×10?2Pa，氣體分子自由程達數米級

吸附劑填充：活性炭或分子篩，持續吸附殘留氣體

技術價值：此結構使液氮容器日蒸發率低至0.1%

2.內膽與外殼

3.頸管與密封系統

頸管設計：細長結構（長徑比≥5:1）減少熱傳導，口徑35-500mm適配不同場景

密封：

聚氨酯頸塞（耐低溫-200℃），阻滯冷氣從罐口逸散

二、類型化差異

1.貯存型液氮罐結構特點

靜態絕熱優化：增厚絕熱層，日蒸發率≤0.08%

無防震設計：僅限固定場所使用，適配實驗室樣本長期存儲

2.運輸型特點

公路運輸型：增加內膽支撐，減少顛簸晃動

航空運輸型：內含吸附材料，可吸收液氮釋放氮?dú)?，罐?nèi)無液氮，順利過安檢

3.自增壓式液氮容器特點

汽化增壓模塊：增壓管+增壓閥門（＜0.1MPa）

雙安全閥設計：機械閥與爆破片雙重泄壓保障

注：自增壓型號常被認為是液氮瓶、杜瓦瓶，用于各個場所液氮補給

三、安全系統的結構創新

1.壓力保護機制

壓力平衡閥：自動調節內外氣壓差（閾值±0.01MPa）

過壓保護：雙安全閥在≥0.09MPa時開啟泄壓

2.智能監測集成

四、液氮罐結構的行業演進

1.材料升級路徑

傳統型：不銹鋼外殼（重且成本高）→輕量化型：航空鋁外殼（減重30%） 吸附劑迭代：硅膠→分子篩-活性炭復合體（吸附效率提升2倍） 2.智能融合趨勢

物聯網模塊：4G傳輸罐體數據至云端，實現遠程管理

預測性維護：AI分析蒸發率曲線，提前預警真空衰減

五、選型與維護建議

1.基于結構的選型策略

生物樣本庫：選氣相罐（大口徑+內部分區，存儲密度≥2000支/㎡）

工業現場：選自增壓液氮補給罐（適配產線連接）

2.延長壽命的保養要點

年度檢測：真空度（≤5×10?3Pa）、密封圈彈性（壓縮永久變形≤15%）

清潔規范：無水乙醇擦拭頸管，禁用金屬工具刮除冰霜

液氮罐結構設計的精妙之處在于平衡絕熱效率、安全性與實用性。理解其技術特點，有助于科學選型與規范操作。
