常規液氮容器貯存樣本,多是液相;
液相,簡單理解就是浸泡于液氮中的方式,優勢是-196℃穩定。

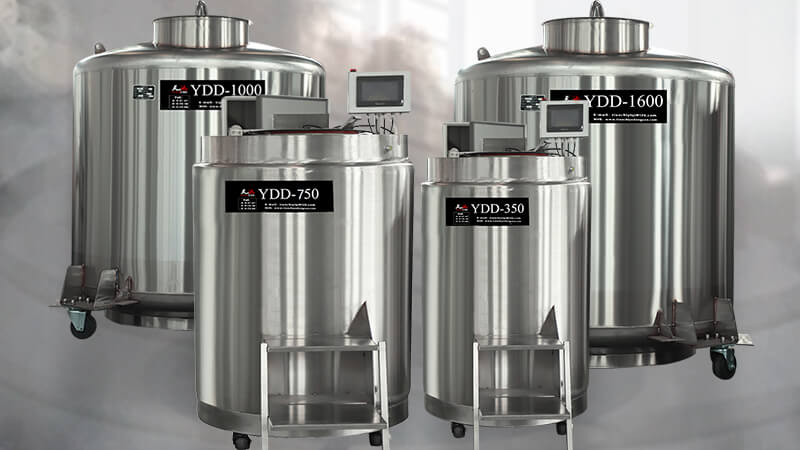

但并不是所有液氮容器都是液相,還有以“氣相”為主要模式的氣相液氮儲存罐,用氣化液氮的方式來保存生物樣本,尤其適合干細胞、菌株、胚胎等的大批量保存!
通過內膽分區與加裝蒸發器來實現!
氣相液氮儲存罐的內膽設計和常規液氮容器主要不同就在于內膽之中做分區,由大托盤分隔出上下兩部分,上部固定凍存架或其他,下部儲存液氮,并在液氮存放區底部加裝蒸發器。
在上部需要達到某一溫度時,底部蒸發器工作,氣化液氮成氮?dú)狻sw積膨脹后的氮?dú)庖驗楸旧磔^輕會向上走,直到進入樣本儲存區域,一直維持樣本所需的低溫。
而且,若罐內溫度高于預先設定值,氣相液氮儲存罐的智能監控系統會自動觸發蒸發器,蒸發底部液氮供給給上部的樣本,一直循環用氣化液氮維持低溫,長期靜態保存樣本。
這些就是氣相液氮儲存罐的“氣相”實現方式!
