在諸多低溫生物容器中,液氮罐使用率能牢牢占據頭列,離不開它的結構與性能。
以真空絕熱為結構的它,能提供給樣本穩定的低溫環境,還有“速凍”不傷活性的安全保證。今天天馳就來說說低溫生物容器液氮罐的結構!

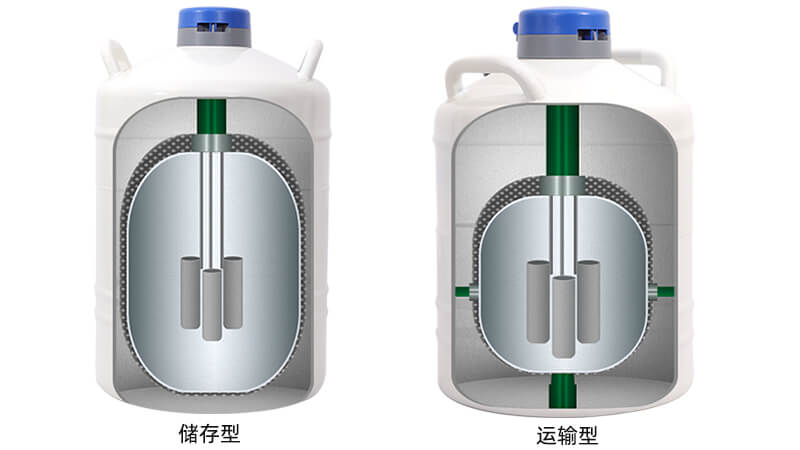

它的結構分兩種,一種儲存型,一種運輸型,因用途不同而結構有差異。
儲存型液氮容器的結構,內膽外膽抽真空,填充絕熱材料,內外膽之間連接頸管,底部除了絕熱材料外再無支撐,所以適合長期靜態儲存生物樣本。也支持樣本的短途轉移,但頻率不能太高。
運輸型液氮容器就是需要經常性轉移,比如時常帶著凍精外出配種的用戶,經常帶著樣本走長途的客戶等,所以,它的底部有防震支撐,起保護內膽,防止內膽晃動的作用,可“應付”長途轉移中的顛簸。
如下圖:
除此之外,低溫生物容器液氮罐還有氣相儲存對應的液氮、樣本儲存區分離結構,但這類容器容積在350升以上,非大型實驗室和樣本庫建立很少用到。
