液氮容器無論大小,均是真空絕熱設計,
大型如氣相液氮容器也不例外,同樣是內外膽之間抽真空;
所以,從結構來說,液氮容器“們”都是相同的,不同還是內部布局!
像常規液氮容器,頸管+樣本儲存位置就是內部布局,

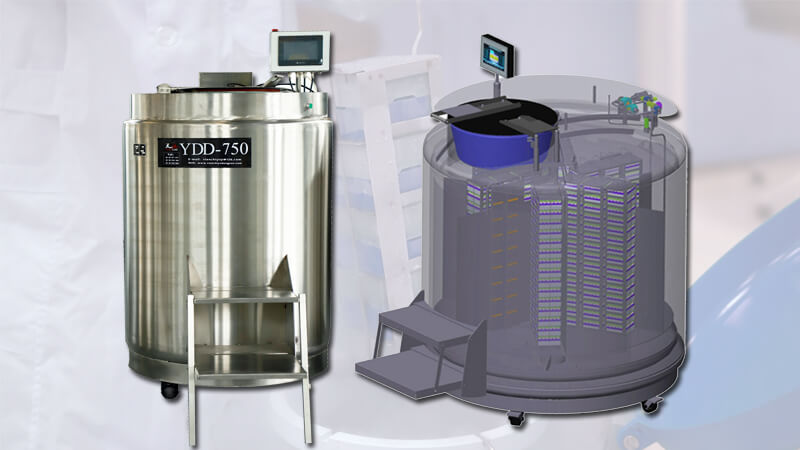

氣相液氮容器內部分為兩部分,上部樣本儲存區,下部為液氮存放區;
樣本儲存區再分4或6等份,使用提桶/提籃來劃分,根據樣本多少自行決定等分;
與劃分后區域配合使用的有旋轉軸承,軸承刻有數字用于協助用戶確定樣本存放位置。
樣本儲存區底部是旋轉托盤,既承載樣本重量,又是樣本和樣本的分隔“墻”,重要的是它可以旋轉,方便用戶取樣或存放樣本,直接將樣本區對準罐口即可。
旋轉托盤以下是液氮,整個氣相液氮容器的“制冷劑”,為容器上部供“冷”。
除此之外,氣相液氮容器內部還有旋轉手柄等,均為樣本儲存更方便服務!
