低溫儲存容器很多種,較受歡迎的還是液氮罐!
它不像冰箱受限于電,只需足夠的液氮,就能保持-196℃的深低溫;
保存樣本時間更長,凍存效果也好,還可根據樣本數量多少選擇型號。
液氮罐的原理:
液氮罐的原理簡單總結就是“真空保溫”!
通過將液氮吸收到一層厚厚的憎水材料中起作用,該材料圍繞著容器的內膽,讓內膽中溫度保持著-196℃的低溫。內膽之外,外膽之中,抽為真空,有些類似保溫杯、保溫瓶,雙層結構,內外層之間為真空,這部分真空與憎水材料共同作用,實現“保溫”。

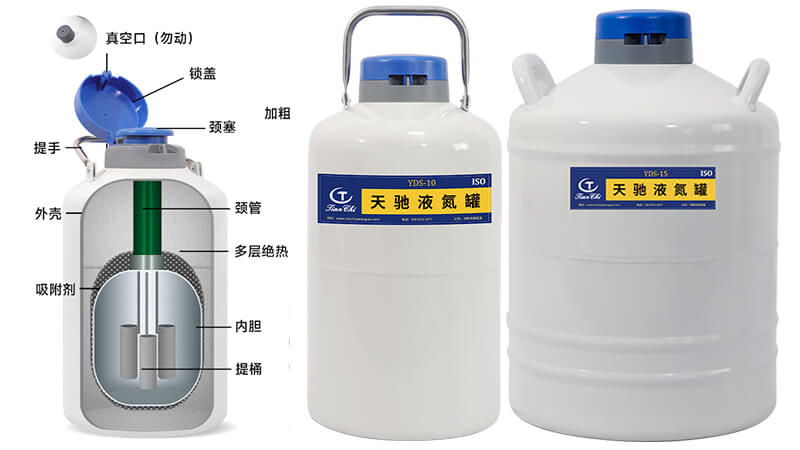

液氮罐的結構:
結構設計配合產品原理,液氮罐的結構由外殼(外膽)、內膽、真空夾層、頸管、頸塞組成。
外殼是肉眼可見的,連接著罐口,材質為航空鋁合金;
內膽是液氮和樣本的存放區,設有底座,能固定盛放樣本的提筒;
真空夾層,在內外膽之間,裝有吸附和絕熱材料,狀態為真空;
頸管,玻璃鋼材質,連接起了內膽和外殼,細長形狀;
頸塞,貼合頸管設計,又留出一絲排氣縫隙;
液氮罐結構根據原理而設計,也是這樣原理結構才能做好樣本凍存。
