液氮罐因裝載液態氮?dú)?,并將氮?dú)獾蜏靥匦源蠓l(fā)揮而在工業、實驗室、畜牧行業中有著大幅應用,儲存或運輸菌種、活體樣本可以用,凍精子、凍細胞也可以。當然,這些用途都是建立在液氮罐的內部構造與外部設計上,今天天馳就帶大家了解一下液氮罐的內部構造與外部組件。

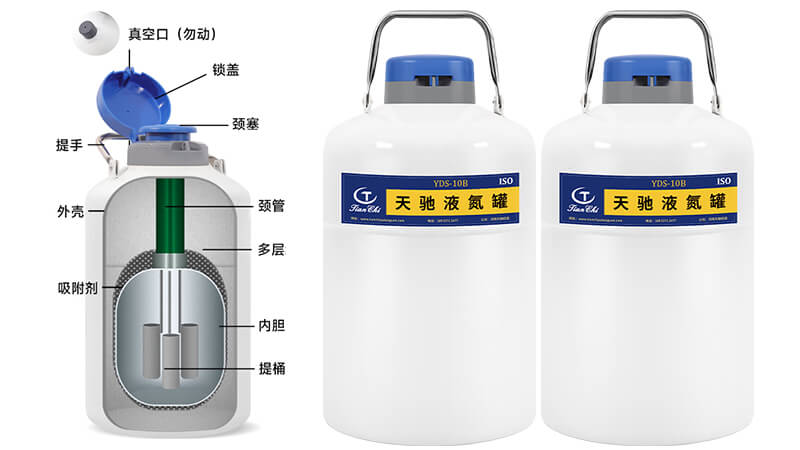

從整體看,液氮罐材質可分為鋁合金和不銹鋼,有內外兩層結構。細分看,則如下:
1.外膽:液氮罐外面的一層就叫外殼,其上部位是罐口。
2.內槽:液氮罐內層中的空間被稱為內槽,通常是耐腐蝕的鋁合金,內槽的底部有底座,用來固定提筒,可將液氮及樣品儲存于內槽中。
3.夾層:夾層也就是罐內外兩層間的空隙。夾層是真空狀態,抽成真空是為了增進罐體的絕熱性能。夾層里面裝有絕熱材料和吸附劑。
4.頸管:頸管通常是玻璃鋼材質,將內外兩層連接,有一定的長度。頸管的周圍和底部夾層都裝有吸附劑。
特殊的是頂部的頸口,既得有孔隙能排出液氮蒸發出來的氣體,保證安全,又要有絕熱性能,盡量減少液氮的氣化量。
5.蓋塞:蓋塞由絕熱性能良好的塑料制成,阻止液氮蒸發的同時固定提筒手柄。
6.提桶:提桶放置在內槽中,用來儲放細管。提筒的手柄掛于頸口上,用蓋塞固定。
以上就是液氮罐的內部構造與外部組件,考慮材質堅固及液氮特性做好絕熱,它們組合在一起更好的保存液氮,減少揮發,讓儲存在內的生物樣本活性不變,更好的進行科研。
